Bustec 信号调理单元5716&5821

Bustec 信号调理单元5716&5821

品牌: Bustec      型号: 5716&5821

描述: Pro DAQ 5716 - 16 通道电桥信号调理单元: ProDAQ 5716 是一台 19 英寸, 1U 高的可盘装信号调理单元,提供 16 个应变片或 ICP 传感器的信号调理。可连接至一块 ProDAQ 3416 - 16 通道 ADC 功能卡或两块 ProDAQ 3424 - 8 通道 24-bit ADC 功能卡上使用。 ...

产品信息

资料下载

产品概述:

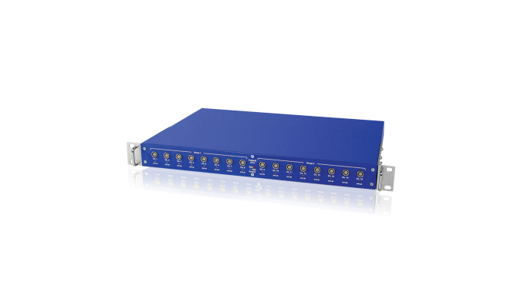

1、Pro DAQ 5716 - 16通道电桥信号调理单元:

  • Pro DAQ 5716是一台19英寸,1U高的可盘装信号调理单元,提供16个应变片或ICP传感器的信号调理。可连接至一块Pro DAQ 3416 - 16通道ADC功能卡或两块Pro DAQ 3424 - 8通道24-bit ADC功能卡上使用。
  • 桥路信号调理为每个通道提供了高至20V的可编程激励电压,以实现在0..10V及0..-10V的正/负激励电压的独立编程,每通道的电流可达50mA。通过使用每个通道的遥感线自动补偿引线电阻带来的损耗。内置的高性能120及350欧姆电阻,及用户可自定义的电阻插槽可灵活切换1/4桥和半桥补偿。
  • 每通道配备了分流校准电阻以调理并移除桥路偏置电压,三相通用型共模滤波器可去除任何不需要的高频共模信号。同时每个通道包含了AC/DC耦合和ICP信号调理回路,支持TEDS class1 和 class2。
  • 规格简述:

  • 1/4桥,半桥,全桥支持
  • 内置分流器校准及自动平衡
  • ICP (IEPE) 及TEDS支持
  • 辅助调理模拟输出用于连接至控制器或其他设备
  • Lemo及RJ-45接口可选
  • 0 ~±10 V激励电压, 精度0.05%
  • 50 mA每通道最大激励电流
  • 120 Ohm, 350 Ohm或自定义 (用户可自行安装) 桥路匹配电阻,可通过软件指令选择

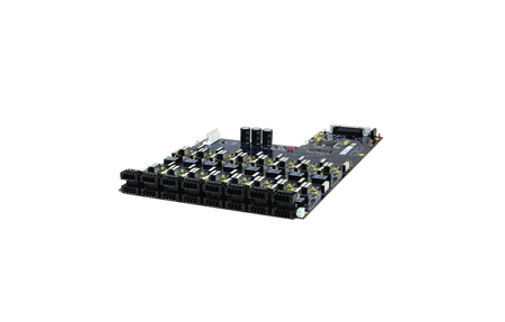

2、Pro DAQ 5821 - 16通道RTD信号调理单元:

  • ProDAQ 5821系列信号调理单元适用于多种传感器,如电阻,RTD,热敏电阻,低温二极管及各种电压输出型的传感器。各型号的5821都具备精确的4线测量能力,因此每通道都提供高精度500μA激励电流。电流源可对每通道进行独立开关并被实时监测。为保证电流的高精度,输出电流可由3416/ 3424板卡上的'on-the-fly' 自校准功能进行校准。
  • 规格简述:

  • 16通道

  • RTD,热敏电阻,低温二极管及电压输出型传感器

  • 2-, 3- 及 4-线传感器支持

  • 测试精度高至 0.003 °C

  • 高精度激励电流500 µA

  • 可选10 µA激励电流用于低温二极管

  •

  • 注:5821可分为5821-AA –BA –BB等版本,另有5822,5823,5824,5825等多系列信号调理单元,详情咨询Bustec。


  • 信号调理单元5716& 5821简介

    2021-05-29    |    0.21M

    点击下载
